产品介绍
◆工作原理

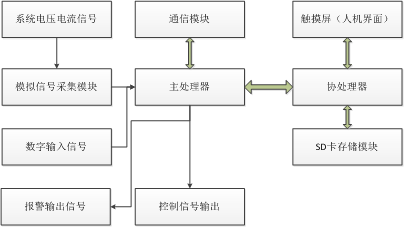

本装置由电源模块，模拟信号采集模块，数字信号输入模块，继电器信号输出模块，开关量采集模块，主处理器模块，协处理器模块，通信模块，SD卡存储模块等部分组成，如图：
产品功能

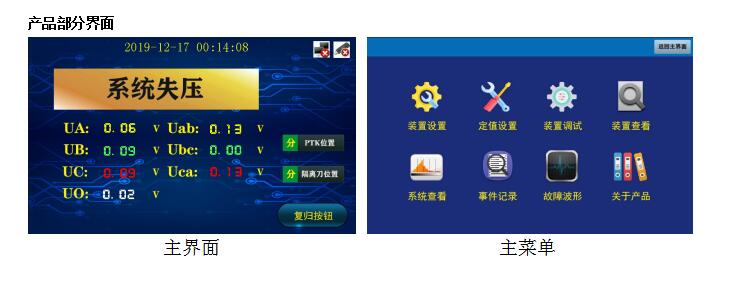

① 运行监测功能（显示系统运行相电压、线电压及电流的有效值）；
② 电压越限报警功能；
③ PT断线报警功能；
④ 接地报警功能；
⑤ 微机谐振功能；

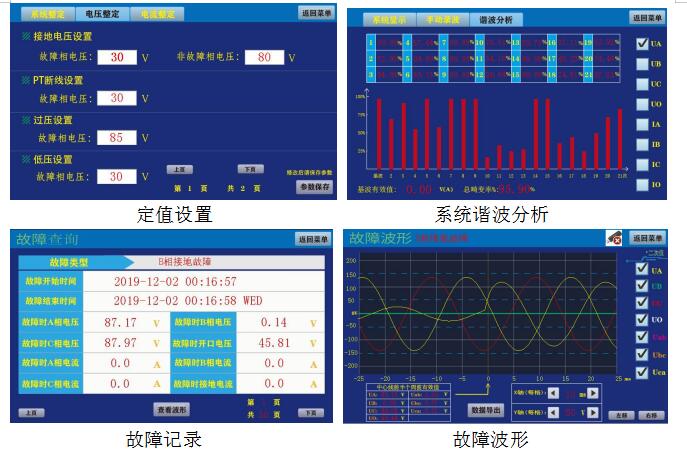

⑥ 系统谐波监测功能（分析系统母线电压基波及2～21次谐波）；
⑦ 数据远传功能（RS485通讯接口）；
⑧ IRIG-B码授时功能
⑨ 事件记录及故障报警功能（500次的故障信息并输出报警接点）；
⑩ 录波及波形分析功能（录波500次，并可通过U盘导出CFG格式的文件）
⑪ 控制一次消谐器投退功能(PTK)

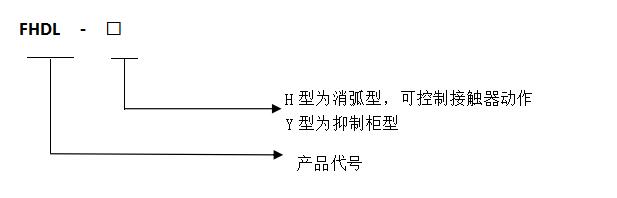

产品型号及选型
◆端子接线图及端子定义

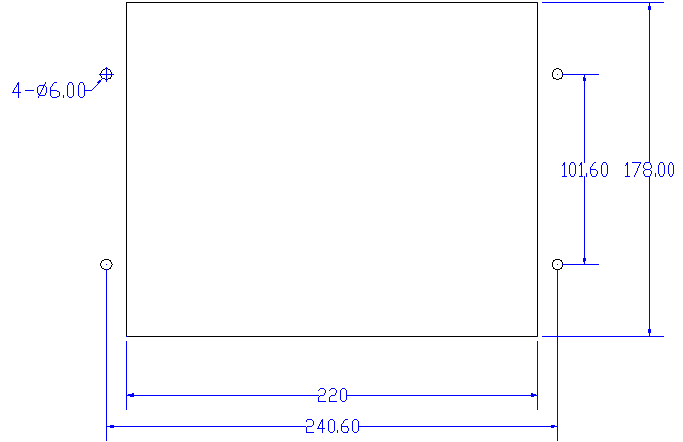

外形及开孔尺寸图
前面板尺寸为260*180mm，深度223mm（带接线端子）
