产品介绍
◆产品的适用范围
适用于户内3～35kV系统电压互感器二次侧。本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

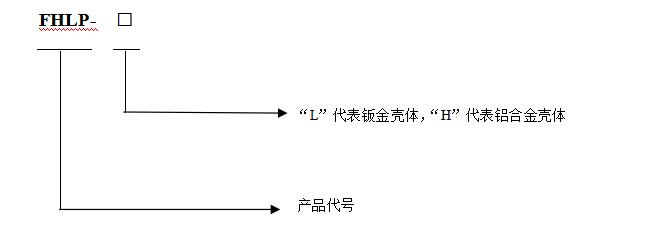

◆型号定义
◆功能及特点
1）模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；
2）实时监控系统状态，对出现的异常运行状态做出准确判断，并做出及时动作；
3）工业标准的RS485通讯接口，可以向上位机传送系统的运行状态；
4）故障追忆功能，显示最近20次历史故障记录；
5）具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；
6）双硬件看门狗电路确保软件运行的可靠性；
7）中文液晶显示，运行状态清晰，菜单式操作，方便易用。
◆安装开孔及接线图
●铝合金控制器尺寸图
主机前面板尺寸为260*180mm，深度170mm，开孔尺寸为220*178mm。
●钣金控制器尺寸图

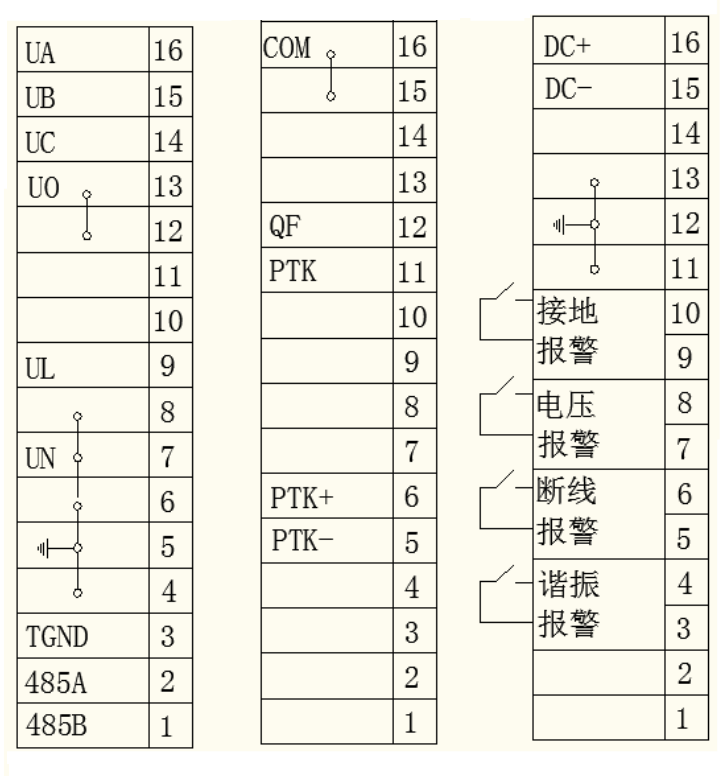

●PTK控制器接线图
