产品介绍

功能介绍

FH-JYC 系列绝缘在线监测装置是一种能够在线监测高压电力电缆、真空断路器、绝缘子及互感器绝缘状态的装置,该装置的使用为诊断设备早期缺陷和事故隐患、控制突发性绝缘事故、监测电气设备绝缘性能的好坏提供了有效的信息,为供配电系统安全运行提供了有效的保障。
产品利用零磁通微电流传感器监测电缆及绝缘子设备的泄漏电流,并结合运行电压实时计算出介质损耗正切值,当绝缘参数越界时会及时发出告警信号;
针对真空开关及互感器采用专用的放电监测仪对其局部放电进行监测,当局部放电量超过设定值时,会发出告警信号。

技术参数

工作电源

AC/DC 110-220V,±10%

绝缘性能

外壳和端子间>100MΩ

外壳防护

IP43

工作温度

-20℃~65℃

工作湿度

≤95%RH

适用电压等级

0.4~35KV

电流信号

Ix或In=70µA~700mA

电压信号

Un=3V~300V

介质损耗

tanδ=-500%~500%

电容量

Cx=10pF~0.3µF

电容比值

Cx:Cn=1:1000~1000:1

阻性电流

Irp=10µA~10mA

容性电流

Icp=100µA~300mA

相位

α=-180°~180°

频率

f=45Hz~55Hz

泄漏电流测量范围

50µA~8mA

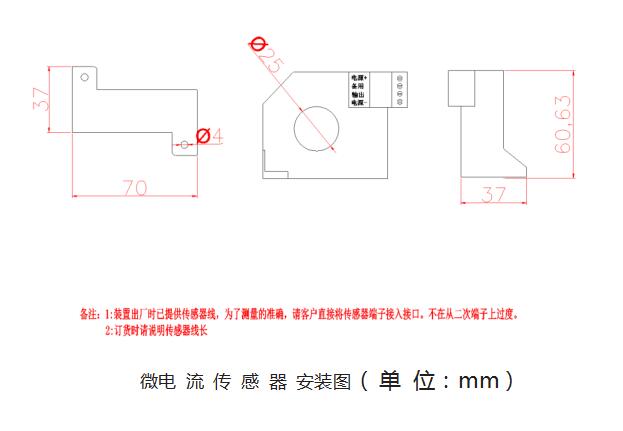

1、 安装尺寸(导轨型)

长155*宽110*高60;



注:1、标准现场5M,配好冷压端子,如需加长或剪短,务必在订货时说明;

2、订货时需要提供电气一次系统图及控制器电压电压;

3、安装时务必保证电缆只有一点接地,且屏蔽层穿过微电流互感器之前不允许接地;

4、订货时主机默认配一个微电流互感器。最多配备三个微电流传感器,订货期需说明。
