注：可配后面介绍的“Y型、W型、S型任意一种测温传感器”

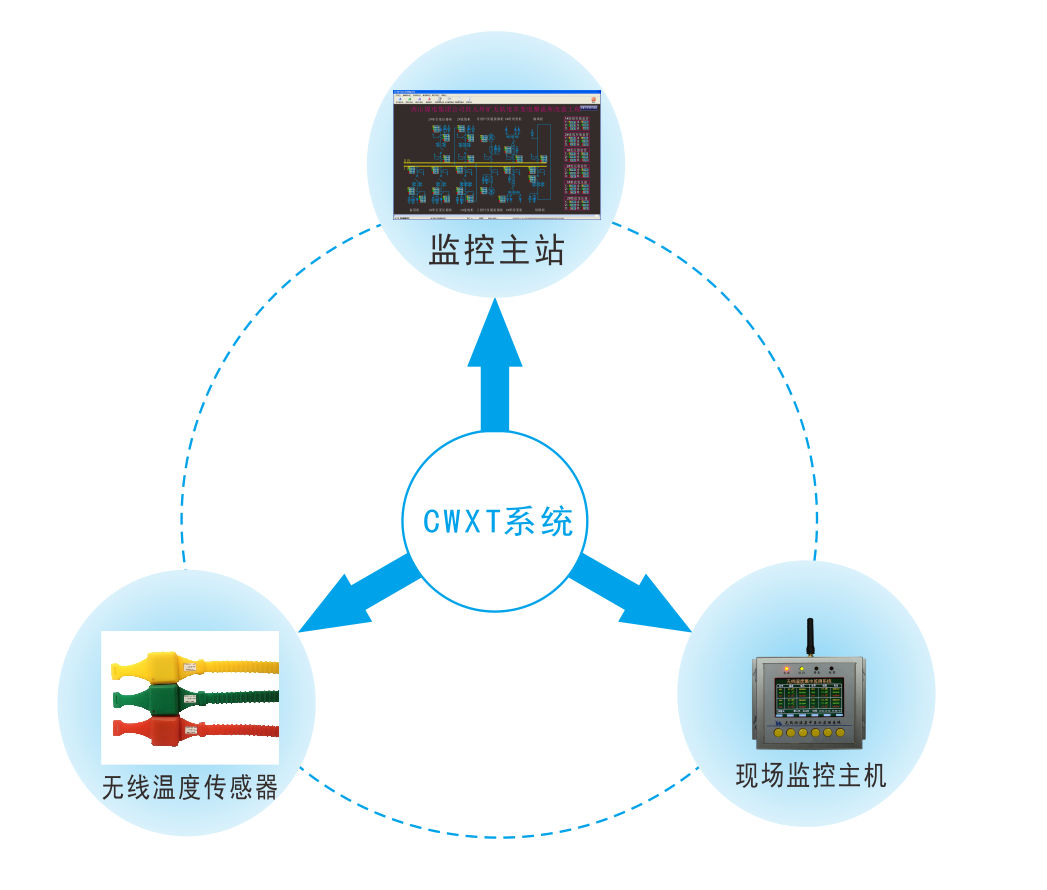

无线测温系统结构图
主要功能：
无线测温主机是一款集温度传感器工作状态的监测、现场温度显示，报警提示和输出，事件记录及数据记录于一体的现场温度监测仪，并可修改现场无线温度传感器的地址等参数。
|
主要功能 |
功能介绍 |
|
|
基本功能 |
接收数据 |
接收无线温度传感器上传的温度和传感器工作电压 |
|
显示数据 |
彩色显示接收到的数据，显示效果更直观，背光开关可控，适用多种应用场合 |
|
|
时钟显示 |
实时时钟显示，并作为事件记录的时间基准 |
|
|
参数设置 |
所有参数灵活可设，操作方便，掉电数据不丢失 |
|
|
报警输出 |
当有超温时，继电器干接点信号输出并发出蜂鸣报警声音提示 |
|
|
温度报警记录 |
200条故障记录 |
|
|
密码管理 |
密码分为用户密码和系统密码，输入系统密码可进行更高级的设置 |
|
技术指标：
|
技术参数 |
技术指标 |
|
|
无线参数 |
无线频率 |
433MHz |
|
管理无线传感器数量 |
≤240只 |
|
|
通讯参数 |
通讯接口 |
RS485通讯接口，通讯距离≤1200m（不加中继） |
|
通讯规约 |
Modbus规约《无线测温系统通讯协议》 |
|
|
波特率 |
1200、2400、4800、9600、19200 bps 可选 |
|
|
报警默认参数 |
温度报警值 |
上限值：+90℃，下限值：－20℃ |
|
温度告警值 |
上限值：+60℃，下限值：－10℃ |
|
|
告警电压值 |
2700mV |
|
|
继电器干接点参数 |
AC220V/5A（1组无源常开/常闭触点） |
|
|
工作电压 |
AC85～265V/DC110～370V |
|
|
整机功耗 |
≤5VA |
|
|
工作温度 |
-10℃~+70℃ |
|
|
工作湿度 |
≤90%RH,不结露，无腐蚀 |
|
|
海拔 |
≤2500米 |
|
|
防护等级 |
IP20 |
|
|
绝缘电阻 |
≥100MΩ(温度在10~30℃,相对湿度小于80%) |
|
|
安装方式 |
壁挂式安装 |
|

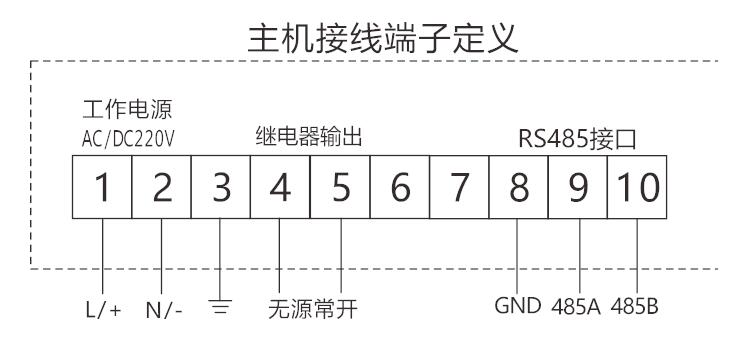

接线方式

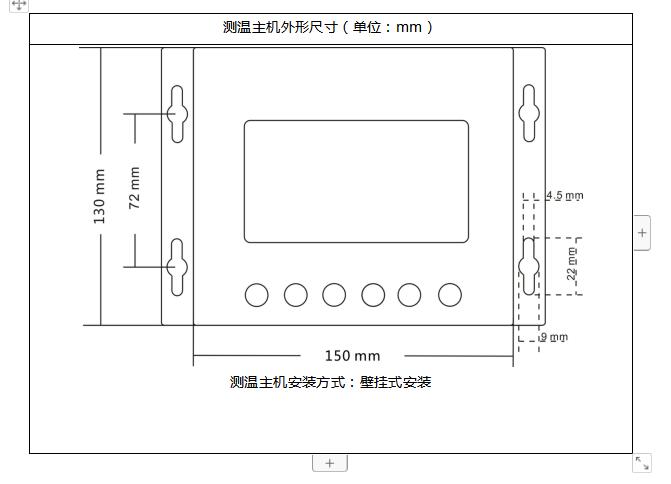

外形尺寸及安装方式
